Schrack Design является программой для планирования распределительных шкафов и предоставляет возможность делать их тепловые расчеты, а также быстрый заказ выбранной продукции.

Распределительные шкафы: простое и точное планирование

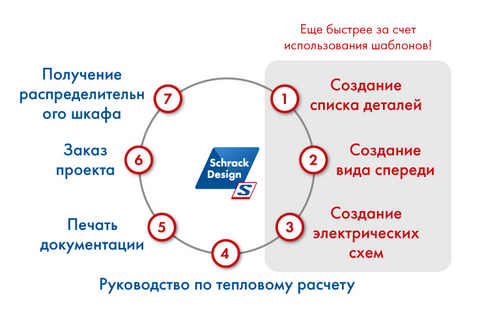

Планирование распределительного шкафа - очень просто!

   Schrack Design - это программное обеспечение, которое поможет Вам просто и точно спланировать распределительный шкаф. Дополнительно к созданию структуры и коммутационной схемы Вы можете провести тепловой расчет Вашего распредилителного щита в соответствии с нормой IEC 60890 и тем самым исполнить и документировать соответствие требованиям норм EN 61439 (до 630А), с базой данных более чем 10.000 продуктов.

  • Планирование распределительного шкафа в соответствии с EN 61439: проверьте потери мощности соответственно с IEC 60890 - тем самым Вы обезопасите себя.
  • Документация: все необходимые данные, информация о Вашем проекте, выбранных продуктах, а также типовой шильд, будут собраны в одном документе и готовы к печати.
  • Заказ: Вы определяете окончательной вариант распределительного шкафа, а мы поставляем необходимые для него Schrack-продукты и одним щелчком мышки Вы добавляете выбраные продукты в корзину.



Инструмент для расчета шкафов: Schrack Design

Здесь вы можете загрузить программу распределительных шкафов. Пожалуйста, войдите с Вашем паролем клиента Schrack Technik и скачайте программу.

Вы еще не зарегестрированы? - Регестрируйтесь здесь

Загрузить

Функции Schrack Design

Версия 1.0.3

Новинка: Версия 1.0.3.

Schrack Design Schrack дизайн постоянно расширяет функции программы, для еще более комфортабельной работы с инструментом. Версия 1.0.3. будет автоматически загружена при Вашем разрешении на ее установку.

  • Совместимость с Windows 10
  • Новые языковые опции
  • Создание электрических цепей
  • Возможность правильной распечатки нескольких щитов в одном проекте.

1. Выбрать артикул

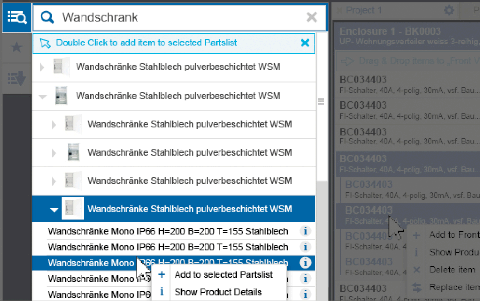

База данных охватывает более 10.000 продуктов для сборки распределительных щитов. Начните с выбора корпуса распределительного щита и добавляйте все другие необходимые компоненты из базы данных, фаворитов или Вашых собственных артикулов. В спецификации имееться возможность откорректировать количество выбранных продуктов.

2. Создать спецификацию

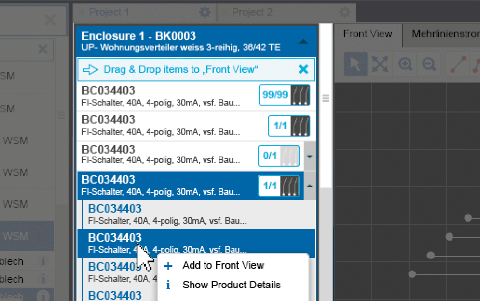

С функцией ''Спецификация'' Вы можете планировать один или несколько распределительных шкафов. С помощью нескольких кликов вы можете добавить элементы, заменять их, изменять их количество, а также использовать уже сконфигурированные шкафы.

3. Планирование передней стороны распределительного шкафа

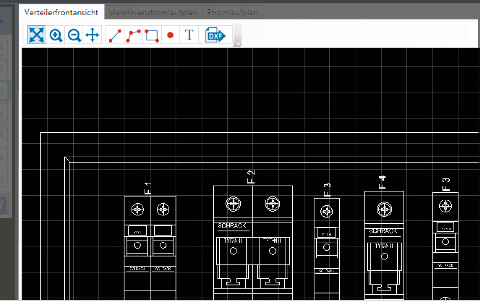

Перетяните мышкой символьное обозначение продукта в окно со схемой. Разместите отдельные продукты и планируйте передний вид Вашего электромонтажного шкафа.

4. Создание коммутационной схемы

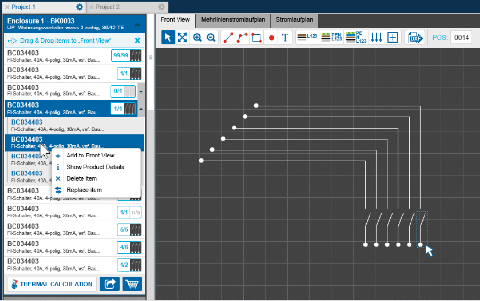

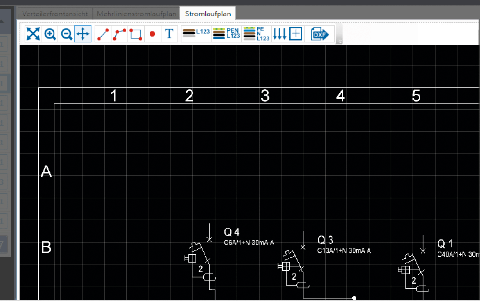

Создайте одна- или много линийную коммутационную схему Вашего распределительного шкафа. Перетяните мышкой символьное обозначение продукта в окно со схемой. Многочисленные дополнительные функции позволяют профессиональную оброботку. Например, очень просто могут быть добавлены выходы или вставлены тексты.

5. Поворачивание изображений

В большенстве случаев компоненты шкафов встраиваются горизонтально или вертикально. Для соответствуещего представления на плане имеется возможность все элементы схемы, тексты и линии поворачивать на 90, 180 или 270 градусов.

6. Изменять тексты

Вставка дополнительных текстов значительно улучшена - вставленные тексты можна изменять по размеру, форме и цвету.

7. Собраный шкаф – артикул

Найдите в Schrack Design каждый отдельный артикул из которых состоит Вами выбраный щит и и измените составные части по Вашим требованиям без потери предыдущих артикулов.

8. Распечатать типовой шильд

Распечатка типового шильда с Schrack Design

Быстрая  распечатка типового шильда распределительного щита - так просто!

С новой версией Шрак дизайна (1.0.1), можно одним щелчком мыши напрямую, распечатать нужный типовой шильд распределительного щита !

Для этого мы рекомендуем использовать устройство для распечати этикеток  TTP-245C фирмы Ondot. Как клиент Schrack Вы можете приобрести его в фирме Ondot напрямую по адресу info(at)ondot.at со скидкой, сославшись на "Schrack Design".

Для получения более подробной информации о принтере  -  смотрите здесь

Видео ниже дает обзор сферы использования принтера:

Видео "Цветовая гамма"

Видео ''Загрузка данных"

9. Тепловой расчет

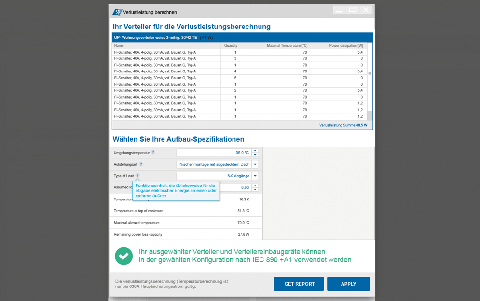

Нажатием на поле „Мощьность потерь" Вы проверяете соответствует ли план нормам или требуется необходимость в изменении компонентов. Дополнительно имеется возможность корректировки температуры окружаещей среды и вид установки щита. С этой проверкой вы на надёжной стороне.

10. IEC 890 + A1 распечатать отчет

2 щелчками мишки Вы можете распечатать отчет в соответствии  IEC 890+A1. В документах для клиентов вы найдете вид спереди, коммутационные схемы, спецификации и отчёт согласно IEC 890 +A1. Кроме того  у Вас будет типовой шильд для распечатки.

11. Экспортировать и сохранять

Документация распределительного щита может быть архивированна на срок до 10 лет. С помощью нескольких щелчков вы можете сохранить или экспортировать спецификацию и отчёт.

12. Заказать распределительный щит

Как только распределительтный щит будет готов, Вы можете очень легко заказать его компоненты в интернет-магазине Schrack. Нажатием на кнопку "Запросить" на вашем личном счету Schrack Technik будет составлена спецификация.

Ваши преймущества: Schrack Design

Schrack Design - поддержка в рабочие будни

Техническая поддержка

Для детальных вопросов и поддержки к программе Schrack Desgin обращайтесь: digital(at)schrack.at.

Мы обработаем Ваш запрос как можно быстрее и свяжемся с Вами!
